Teško je danas naići na iole ozbiljniju firmu koja na popisu svog inventara nema
barem jedan uređaj za besprekidno napajanje koje kraće nazivamo i UPS (Uninterruptible
Power Supply). Ako se prije desetak godina moglo reći da su ovakvi uređaji povlastica
većih firmi, banaka, industrijskih postrojenja, danas možemo ustvrditi da su
oni dostupni svakom pojedincu. Dok su to nekad uglavnom bila velika postrojenja
koja su zahtjevala poseban prostor i davala velike snage, danas UPS-ove nalazimo
u velikom rasponu snaga od 300VA pa do 300kVA. UPS-ovi malih snaga uglavnom se
koriste za napajanje malih potrošača kao što je osobno računalo, a zbog svoje
važnosti i popularne cijene postali su nezaobilazan dio informatičke opreme.
Kažem informatičke jer se 90% UPS-ova koristi upravo u navedene svrhe. Mnogi misle da su samom kupnjom UPS-a riješili probleme koje njihovim potrošačima stvaraju povremeni ispadi, nestabilnosti i kolebanja mrežnog napajanja. To je samo djelomično točno jer ovi uređaji zahtjevaju i određenu pažnju da bi adekvatno obavljali svoju primarnu funkciju, a to je besprekidnost napajanja. Kada govorimo o pažnji, mislimo prvenstveno na održavanje, servis, te uvjete u kojima uređaj radi.
- PRODAJA I INSTALIRANJE NOVIH SUSTAVA NAPAJANJA
- PRODAJA I ODRŽAVANJE BATERIJA
- SERVISIRANJE I POPRAVAK SVIH TIPOVA POSTOJEĆIH SUSTAVA NAPAJANJA
- TEHNIČKA PODRŠKA
- PRODAJA I INSTALIRANJE FILTARA ZA PRENAPONE
- IZRADA POPRATNE DOKUMENTACIJE
- MJERENJE OTPORA UZEMLJENJA I SPECIFIČNOG OTPORA TLA

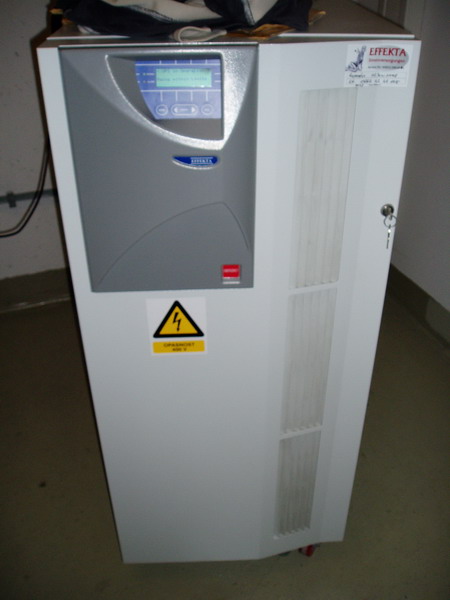

1. PRODAJA I INSTALIRANJE NOVIH SUSTAVA NAPAJANJA
Sustavi za besprekidno napajanje, navedeni u našem cjeniku, samo su dio ponude najčešće traženih uređaja. Za sve ostale snage i autonomije, koje se kreću u dijapazonu 500VA do 400kVA, dobiti ćete sve potrebite informacije na Vaš upit. Proporcionalno snazi, uređajima većih snaga raste i cijena. Naravno, tu postoji još mnoštvo faktora koji određuju cijenu kao što su: kvaliteta proizvoda, njegove karakteristike, mogućnosti itd. Prema Vašoj želji ispitati ćemo karakteristike Vašeg potrošača, te adekvatno instalirati novi uređaj, bilo da je kupljen kod nas ili nije.
2. PRODAJA I ODRŽAVANJE BATERIJA
Omogućujemo Vam nabavku novih stacionarnih baterija
različitih tipova (VRLA, gel, AGM, OpzS, SPg) i kapaciteta.
Zamjeniti ćemo Vašu staru bateriju novom, te se pobrinuti za adekvatno zbrinjavanje stare.
Održavamo Vaše postojeće baterije, te ispitujemo njihovo trenutno stanje provjerom stvarne vrijednosti njihova kapaciteta (C10) što nam omogućuju specijalni tereti za takvu vrstu ispitivanja.
Pravovremeno Vas izvještavamo o mogućim problemima s baterijom, odnosno o njenoj dotrajalosti, što Vam omogućuje planiranje troškova održavanja, kao i izbjegavanje nepotrebnih i često "vrlo skupih" ispada sustava zbog kvarova na bateriji.
Životni vijek od 7 do 9 godina
 |
Životni vijek 10+ godina
 |
Kliknite na sliku za detalje

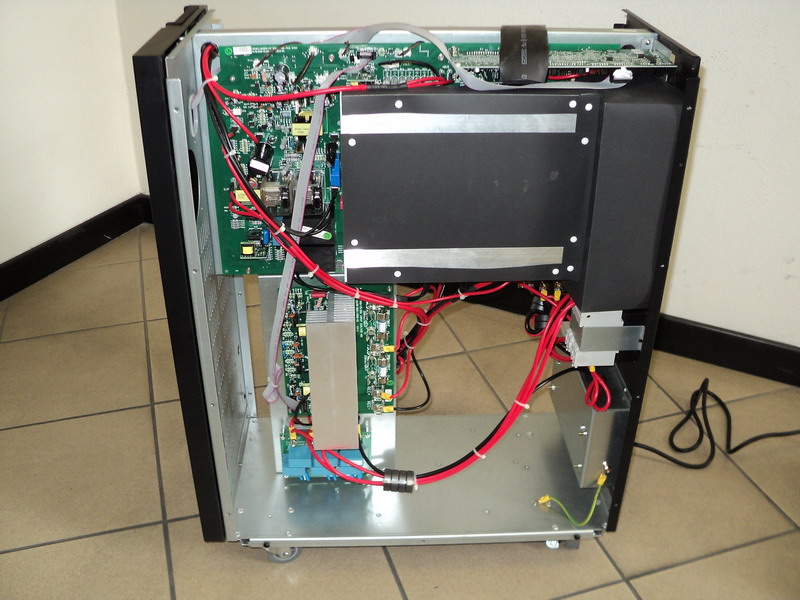

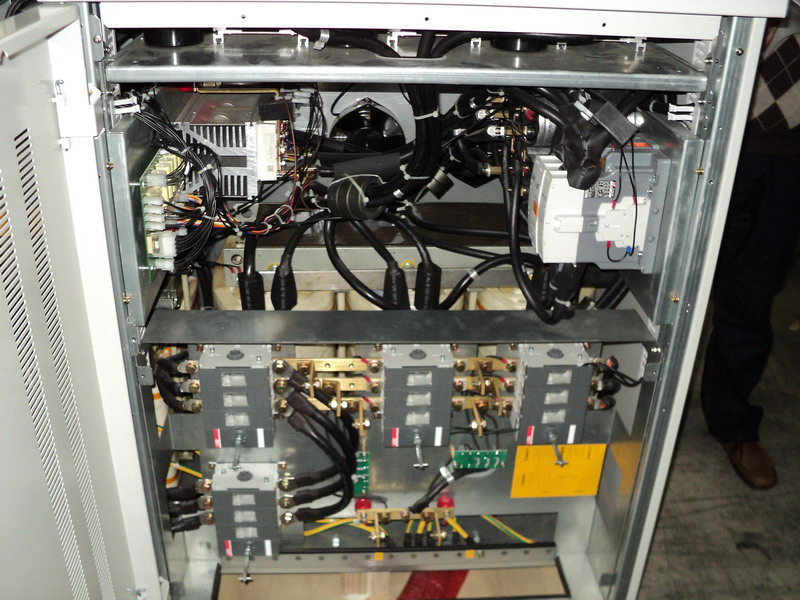

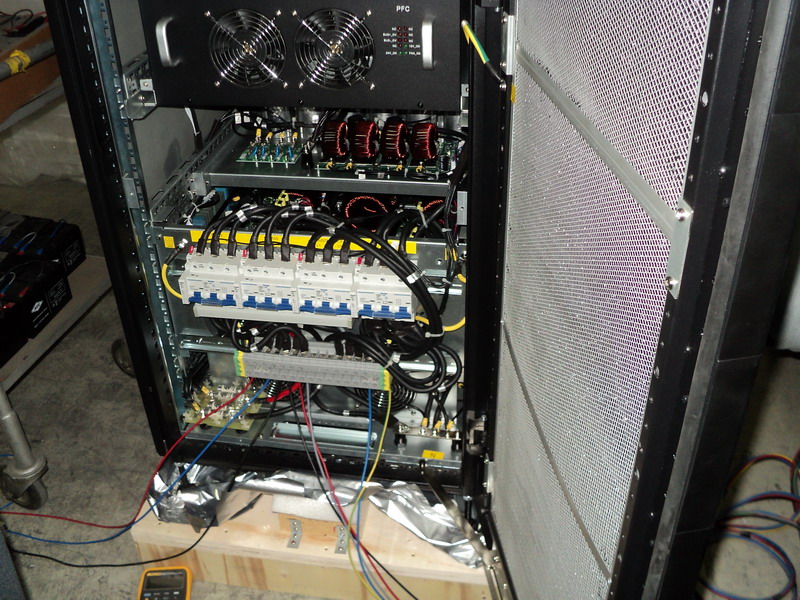

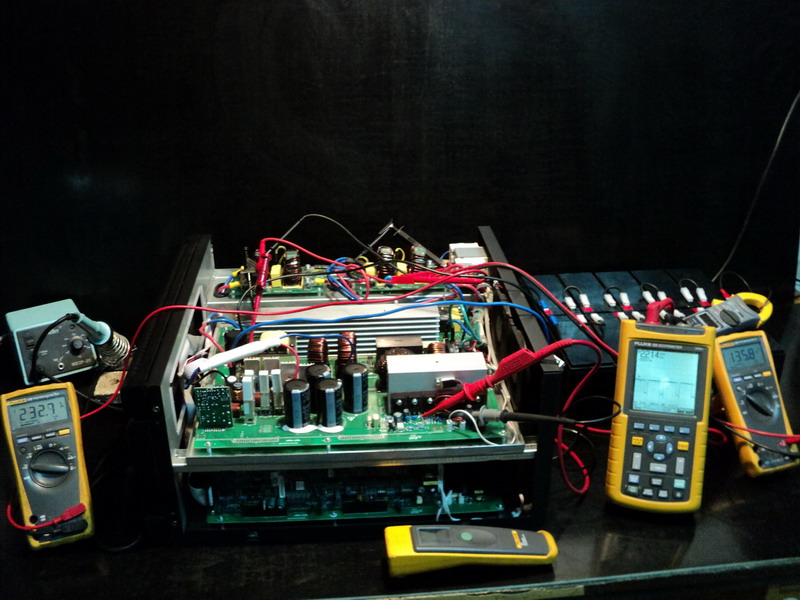

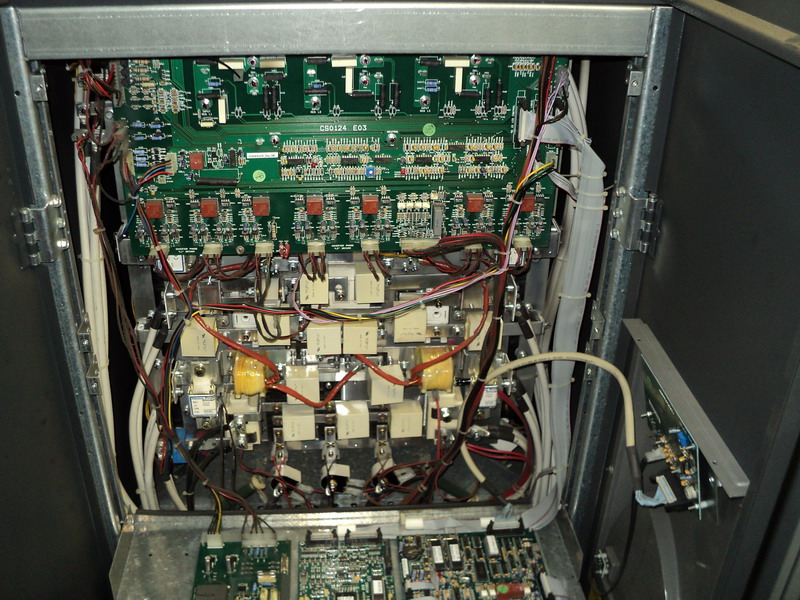

3. SERVISIRANJE I POPRAVAK SVIH TIPOVA POSTOJEĆIH
SUSTAVA NAPAJANJA
 Da
bi već u samom početku izbacili mogućnost neispravnosti, odnosno pojavu
greške, u "Elektronici MP" se svaki UPS prije prodaje testira, čime je stvoren osnovni preduvjet za ispravan rad uređaja. Daljnje uvjete bi trebao osigurati kupac, odnosno vlasnik UPS-a. Kod uređaja malih snaga do 1000VA održavanje i
servisiranje gotovo da i nije potrebno, ali su ključni faktor dugovječnosti i pouzdanosti - uvjeti u kojima on radi. Većina današnjih UPS-ova potpuno je automatizirana, a njihovu upravljačku logiku "nadzire" i
poseban mikroprocesorski sklop koji prati i registrira sve.
Komunikacija sa UPS-om omogućena je preko serijskog ili paralelnog porta
(obično se radi o RS232 portu). Uz UPS-ove se isporučuju i softverski
paketi - tzv. "UPS managementi" koji
nam omogućuju potpunu kontrolu svih parametara UPS-a, a ujedno omogućuju
i povremenu kontrolu ispravnosti njegovih sastavnih dijelova. Garancija
naše kvalitete je povjerenje mnogih velikih Hrvatskih firmi koje nam
već dugi
niz
godina povjeravaju održavanje svojih sustava napajanja. Ovu činjenicu
možemo zahvaliti dugogodišnjem iskustvu u ovom području tehnike, velikom
broju
rezervnih dijelova na našem skladištu, te svoj potrebitoj ispitnoj i
mjernoj opremi.
Za sve sustave bilo da su kupljeni kod nas ili nisu omogućiti ćemo Vam kvalitetan servis i održavanje, te brz i pravovremen popravak sa mogućnošću ugradnje zamjenskog UPS-a, te ugradnje By-passa na vaš zahtjev.
Tekuće održavanje i servisiranje svih instaliranih UPS uređaja snage 5-400kVA kojima je istekao jamstveni rok na lokacijama kupca.
Održavanje obuhvaća redovni servisni pregled i sve popravke na navedenim UPS uređajima te specifikaciju radova.
1. Servisni pregled UPS-a
Predviđen je jedan servisni pregled u cilju povećanja pouzdanosti rada i produženja životnog vijeka UPS-uređaja. Na servisnom pregledu izvode se slijedeći radovi:
vizualna kontrola
čišćenje i pritezanje spojeva
provjera svih zaštita, podešenja napona te provjera mjernih točaka osciloskopom prema - service manuelu
provjera karakteristika u raznim režimima rada I-M, M-I test By Pass
zamjena dotrajalih komponenti
test baterija -U/I chargera
izrada protokola ispitivanja
praćenje uređaja u radnom režimu
testiranje baterija - spec. teret
2. Otklanjanje kvarova
Radovi obuhvaćaju otklanjanje eventualno nastalih kvarova za vrijeme važnosti trajanja ugovora - narudžbe. Otklanjanje kvarova obuhvaća slijedeće radove:
indiciranje kvara
analiza uzroka kvara
otklanjanje kvara - zamjena oštećenih dijelova
provjera ispravnosti rada opreme nakon otklanjanja kvara
3. Zamjenski UPS za vrijeme popravka
Ako se UPS ne može popraviti u roku 24 sata za vrijeme trajanja popravka montirati će se zamjenski - privremeni UPS do snage 10 kVA bez naknade. Izvodimo besprekidno prebacivanje ERC-a sa UPS-a na mrežu ili sa mreže na UPS u slučaju:
Vašeg osobnog zahtjeva
servisa na UPS-u
zamjene baterija
premještanja uređaja
postavljanja novih ili zamjene dotrajalih kablova
izvođenja adaptacijskih radova
Rok pristupanja otklanjanju kvara je od 4-24 sata ovisno o dogovoru.
4. Zamjena baterija
Radovi obuhvaćaju zamjenu baterija, adekvatno zbrinjavanje starih baterija, kapacitivne probe te pravovremeno izvještavanje o mogućim problemima s baterijom.
4. TEHNIČKA PODRŠKA
Sva pitanja tehničke prirode riješiti ćemo i iznaći najbolje rješenje problema Vašeg napajanja, bilo da se radi o ispravljačima, izmjenjivačima, baterijama ili UPS-ovima, te Vam ponuditi sve potrebne savjete.
5. PROJEKTIRANJE I INSTALIRANJE FILTARA ZA PRENAPONE
Projektiranje i instaliranje filtara i drugih uređaja zaštite od prenapona. Prenaponi se u mreži javljaju iz različitih razloga; prilikom uključivanja i isključivanja različitih snažnijih potrošača, raznih elektrostatičkih pražnjenja, te grmljavine. Posebno su opasni za sofisticiranu i skupocjenu opremu kao što su računala, serveri i sl. Statistički podaci pokazuju da sa razvojem elektroničkih komponenti raste i osjetljivost istih na razna kolebanja i smetnje u napajanju. Time ne samo da raste rizik od raznih kvarova na hardverskom dijelu, već često nastaju golemi, ponekad i nenaknadivi gubici uzrokovani neželjenim ispadima softvera.
Elektronika MP već dugi niz godina radi na uređajima za zaštitu od prenapona, te je razvijen i modul za zaštitu od prenapona EMP 1102-A kojim se uspješno štite svi uređaji koji se nalaze u krugu zaštite.
PRENAPONSKI FILTER: tip EMP1102 tip A,B,C
Tehnički podatci:
Ulaz / izlaz: 220/230/240V AC 50Hz
Max kontinuirani radni napon: 500V AC/DC *uz >UP1
Nazivna struja : tip A 6A - tip B 20A - tip C 30A
Otpor ulaz izlaz L,N :Rcu -tipA 1,2mOhm , tipB -1,0 mOhm, tipC -0,9 mOhm
Temperatura okoline: -25 - + 85C°
Min. presjek priključnih vodiča: 2,5mm2, tip C 4mm2 (preporučeno 4-6 mm2 -PE)
Max. Dužina ulaznog vodiča : cca 1m (4G2,5)tip A,B, tip C 10m od GRO
Ulazni osigurač na: L , N, 16 - 63A gG/ gL
Min. otpor uzemljena: <5 Ohm
Kućište : KF 9060 HENSEL -690V AC ,RAL7032-sivo
Zaštita: IP65
DJELOVANJE I i II stupanj
tip A, B verzija 1
I. stupanj prorada...........odziv*.....dekl. inp. struje
vodiči L - PE UP3..........1KV...<100nS 10kA 10/350uS
vodiči N - PE UP4..........1KV...<100nS 10kA 10/350uS
II Stupanj
vodiči L-N UP1............275V*50nS-1uS 20KA 8/20uS
UP2............1000V 35-50uS 10KA 8/20uS
tip A,B,C verzija 2
I. stupanj prorada...........odziv*.....dekl. inp. struje
vodiči L - PE UP3..........3KV...<100nS 10kA 10/350uS
vodiči N - PE UP4..........3KV...<100nS 10kA 10/350uS
II Stupanj
vodiči L-N UP1............275V *50ns-1uS 20KA 8/20uS
UP2............1000V 35-50uS 10KA 8/20uS
* ovisno o priključnim vodičima, odabiru L, namjeni filtra, Rz
NAPOMENA: Filtar je moguće izvesti i u drugim verzijama -stupnjevima prorade - apsorbiranoj energiji ovisno o instalaciji, uzemljenju, tipu uređaja koji se štiti te u drugim kućištima.
6. IZRADA POPRATNE DOKUMENTACIJE
Za sve izvršene radove, prema Vašem zahtjevu izraditi ćemo odgovarajuću tehničku dokumentaciju ili ćemo prema potrebi izvršiti izmjene na postojećoj dokumentaciji.
7. MJERENJE OTPORA UZEMLJENJA I SPECIFIČNOG OTPORA TLA
ZAŠTO UZEMLJENJE?
Uzemljenje je vrlo važan uvjet u zaštiti ljudi, životinja i instalacija spojenih električkih opterećenja od utjecaja električne struje. Razlog uzemljivanja aktivnih i pasivnih dijelova električkih uređaja je mogućnost provođenja električkog potencijala, koji se može pojaviti uslijed kvara ili utjecaja atmosferskog pražnjenja na električkom uređaju, na potencijal zemlje. Uzemljenje se može izvesti na različite načine. Obično se upotrebljava metalna sonda, traka, metalna ploča itd.
Složenost uzemljenja ovisi o tlu, objektu koji se uzemljuje, te maksimalnom otporu koji se dopušta u pojedinom slučaju.
Specifični otpor tla izražava se u Ohmm, a vrijednost ovisi o strukturi zemljinog materijala i mijenja se iz mjeseca u mjesec, a ima odstupanje između minimalne i maksimalne vrijednosti i do 60-80%.
Sva mjerenja otpora uzemljenja kao i utvrđivanje specifičnog otpora tla vršimo sa instrumentom EUROTEST 61557 renomiranog proizvođača METREL.
Instrument EUROTEST 61557 napravljen je u skladu sa euro standardima o sigurnosti:
EN 61010-1
EMC u skladu sa euro standardima:
EN 50081-1
EN 50082-2
Instrumentom je moguće utvrditi slijedeće veličine:
otpor uzemljenja
specifični otpor tla
otpor izjednačenih potencijala i veza sa uzemljenjem
otpor izolacije
impedancija petlje u kvaru
